Principio estructural de la máquina de anestesia SD-M2000C

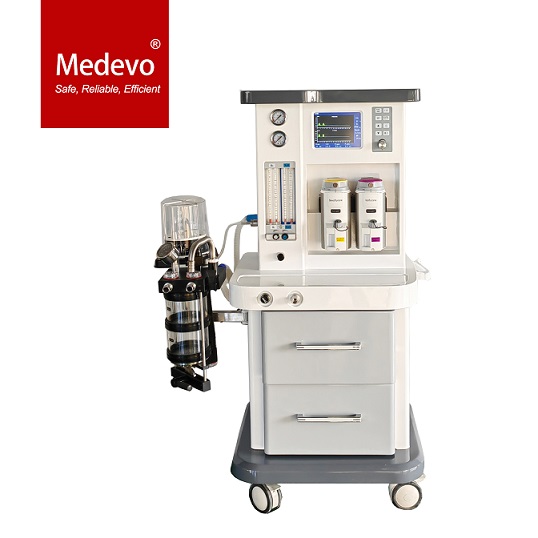

Principio estructural del SD-M2000CMáquina de anestesia

El SD-M2000CMáquina de anestesiaEs un sistema de anestesia de flujo de aire continuo equipado con una vía de aire que puede transportar aire, oxígeno, gas de la risa y fármacos anestésicos inhalados. Se pueden elegir dos tipos de fármacos anestésicos: enflurano o isoflurano. La entrada externa de oxígeno y gas de la risa debe mantener una presión de 0,4 MPa ± 0,1 MPa y luego ingresar alMáquina de anestesiaa través del gasoducto de transmisión de gas. La válvula de seguridad de corte automático del gas de la risa debe abrirse cuando la presión del suministro de oxígeno supera los 0,05 MPa para permitir que el gas de la risa ingrese al circuito de gas interno delMáquina de anestesia. De lo contrario, el gas hilarante no puede entrar en el circuito de gas delMáquina de anestesia. Después de que ingresa cada fuente de gas, se despresuriza nuevamente a través de la válvula reductora de presión protectora dentro de la máquina y luego al medidor de flujo. La válvula de control de flujo del medidor de flujo se utiliza para ajustar el flujo de oxígeno y gas de la risa. Los interruptores de oxígeno y gas hilarante tienen dispositivos de conexión que pueden garantizar que la producción de oxígeno sea superior al 25 %. El oxígeno y el gas de la risa se mezclan en un medidor de flujo y el gas mezclado pasa a través de un evaporador de anestésico, eliminando una parte del vapor anestésico. Luego es transportado al circuito respiratorio del paciente a través de la salida de gas común. La salida de oxígeno del suministro rápido de oxígeno no pasa a través del medidor de flujo ni del evaporador, sino que se transporta directamente al circuito respiratorio del paciente a través de la salida de gas común. El gas anestésico u oxígeno suministrado al circuito respiratorio del paciente se mantiene de manera regular mediante control mecánico (controlado por el ventilador) o operación manual de acuerdo con el volumen de ventilación y el modo de respiración establecidos. Esta máquina está equipada con un sistema de emisión de gases residuales y una válvula de límite de presión ajustable y una válvula de desbordamiento pueden descargar el exceso de gas. El control de presión y desbordamiento de seguridad en los gasoductos puede garantizar que cuando se someten a una sola falla que cause un aumento de presión, no represente un peligro para los pacientes, operadores y personal de terceros.
